ABB高壓變頻旁路柜授權廠家，工變頻運行無擾動切換
高壓變頻旁路柜是ABB公司設計研發的一款切換裝置，用于高壓變頻器、UPS電源、或軟啟動裝置出現異常時，可以確保電機連續運行的需求。在進行高壓變頻運行切換至工頻運行時，通常需要先停后啟的停車過程，為滿足大型電機的正常運行，需要實現無擾動切換。下面以KYN-28A型號的高壓軟啟旁路切換柜為案例進行講解。
一、工作原理

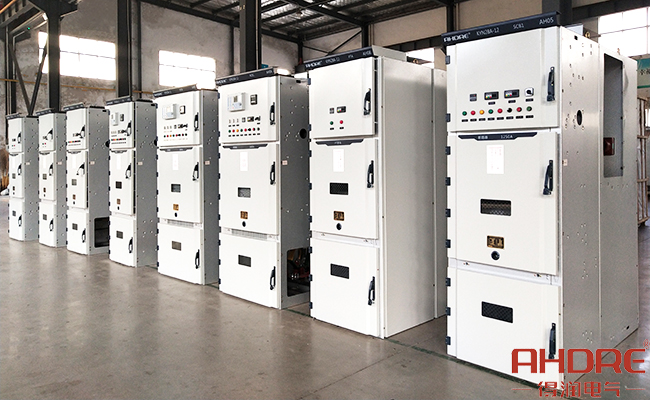

此次的高壓旁路柜采用了KYN-28A高壓柜型，由1臺輸入開關柜、2臺啟動開關柜、2臺工頻運行開關柜、3臺母線PT柜組成這套一拖二自動軟啟切換柜，其中PT柜可以為工變頻切換的同期裝置提供數據支持。將變頻器自動控制裝置對軟啟出口電壓相位及頻率的數據分析，使工頻的測電壓、頻率和幅值保持一致。
二、結構特點
1、本開關柜KYN28-12具有安全可靠、滿足五防要求的聯鎖裝置,切實保障操作人員及設備的安全。
2、具有10KV失壓保護斷開功能，防止瞬間斷電又來電后自動開啟運行造成危險。
3、除了工變頻無擾動切換的特點，還可以實現現場手動和遠程自動2種模式選擇?，F(xiàn)場手動模式方便調試或檢修時用，正常生產打遠程自動模式。
4、儀表室柜門有10KV三相帶電指示燈。
得潤電氣作為ABB公司高壓變頻旁路柜的授權廠家，一直堅持性能優化，提供更多方案選擇，可靈活應對配電解決方案的多樣需求。工變頻運行的無擾動切換是標準方案的一種衍生方案，根據客戶的控制要求設計不同的旁路方式。
