10kV中置式高壓開關柜 簡述其主要結構特點
發布日期：2024-03-14
掃一掃
來源：
瀏覽次數：251

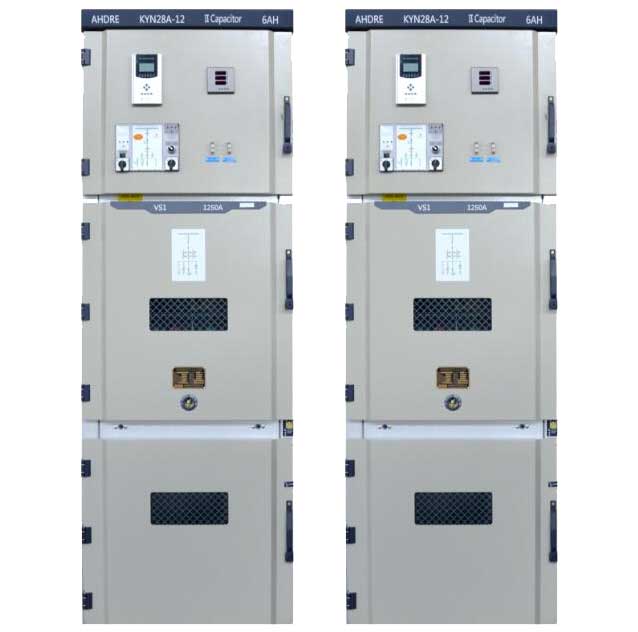

10kV中置式高壓開關柜，型號為KYN28A，適用于三相交流額定電壓12kV或24kV，額定頻率50Hz（60Hz）。它用于接受、分配電能，并對電路進行控制、保護和監測。
結構特點：
柜體設計：采用敷鋁鋅薄鋼板構建主柜架，通過多重折邊工藝加強抗腐蝕與抗氧化能力。外殼防護等級達到IP4X，各小室間及斷路器室門打開時防護等級為IP2X。柜體分為四個獨立的隔室，支持背靠背、雙重排列和靠墻安裝。
手車設計：手車與柜體絕緣配合，采用機械聯鎖確保安全。根據用途不同，可分為斷路器手車、電壓互感器手車、計量手車、隔離手車等。手車模數相同，采用積木式變化設計，同規格手車可以自由互換。手車體積小，便于檢查和維護，移動時可使用專用轉運車方便抽出。
這些優化將結構特點簡化并突出其主要特征，使得信息更加清晰易懂。
