今天得潤電氣為大家分享的電氣相關知識是：怎樣確定變頻控制設備和電機的位置。比較基礎的知識大家都應了解，那就是變頻控制設備和電機的距離應該盡量的短。這樣減小了電纜的對地電容，減少干擾的發射源?？刂齐娎|選用屏蔽電纜，動力電纜選用屏蔽電纜或者從變頻控制設備到電機全部用穿線管屏蔽。電機電纜應獨立于其它電纜走線，其最小距離為500mm。同時應避免電機電纜與其它電纜長距離平行走線，這樣才能減少變頻控制設備輸出電壓快速變化而產生的電磁干擾如果控制電纜和電源電纜交叉，應盡可能使它們按90度角交叉。與變頻控制設備有關的模擬量信號線與主回路線分開走線，即使在控制柜中也要如此。

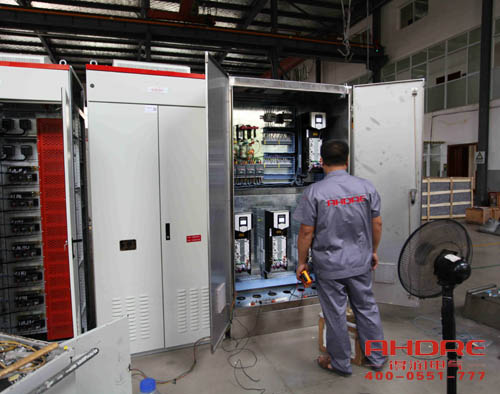

　　主回路：電抗器的作用是防止變頻控制設備產生的高次諧波通過電源的輸入回路返回到電網從而影響其他的受電設備，需要根據變頻控制設備的容量大小來決定是否需要加電抗器；濾波器是安裝在變頻控制設備的輸出端，減少 變頻控制設備輸出的高次諧波，當變頻控制設備到電機的距離較遠時，應該安裝濾波器?？梢杂米冾l器本身的過載保護代替熱繼電器。變頻控制設備具有工頻變頻的手動切換，以便在變頻出現故障時可以手動切工頻運行，因輸出端不能加電壓，固工頻和變頻要有互鎖。變頻控制設備本身有各種保護功能，但缺相保護卻并不完美，斷路器在主回路中起到過載，缺相等保護，選型時可按照變頻器的容量進行選擇。
　　變頻控制設備正確接地是提高系統穩定性，抑制噪聲能力的重要手段。變頻控制設備的接地端子的接地電阻越小越好，接地導線的截面不小于4mm，長度不超過5m。與變頻控制設備有關的模擬信號線最好選用屏蔽雙絞線，動力電纜選用屏蔽的三芯電纜（其規格要比普通電機的電纜大檔）或遵從變頻器的用戶手冊。變頻控制設備的接地應和動力設備的接地點分開，不能共地。信號線的屏蔽層一端接到變頻器的接地端，另一端浮空。變頻器與控制柜之間電氣相通。
