低壓配電箱內的開關如何正確接線?一文了解!

發布日期:2021-10-23
掃一掃
來源:
瀏覽次數:367

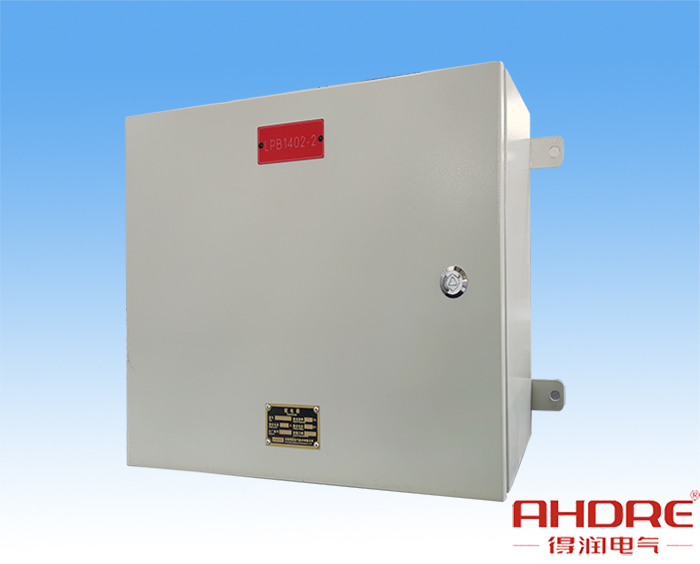

低壓配電箱一般由空氣開關、漏電保護或者隔離開關組成,作為接受和分配電能使用,避免在出現線路故障的時候可以切斷電源保護電路。低壓配電箱有明裝和暗裝兩種,明裝就是直接釘在墻上,進出電線也是明管,暗裝配電箱是臥在墻里面。下面詳細講解箱內的開關如何正確接線。

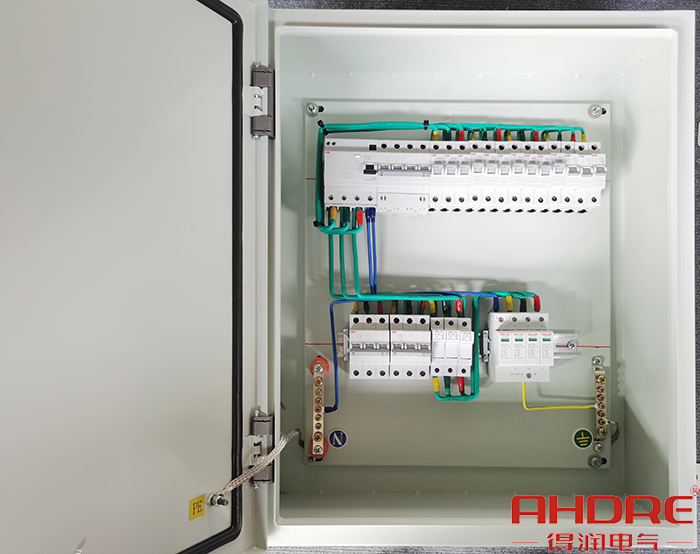

一、箱體內空開的安裝

1、空開安裝時首先要注意箱蓋上空開安裝孔位置,保證空開位置在箱蓋預留位置。其次開關安裝時要從左向右排列,開關預留位應為一個整位。

2、預留位一般放在配電箱右側。第一排總空開與分空開之間有預留一下完整的整位用于第一排空開配線。

二、零線配線要求

1、零線顏色要采用藍色。

2、照明及插座回路一般采用2.5mm2導線,每根導線所串連空開數量不得大于3個??照{(diào)回路一般采用2.5mm2或4.0mm2導線,一根導線配一個空開。

3、不同相之間零線不得共用,如由A相配出的第一根黃色導線連接了二個16A的照明開空,那么A相所配空開零線也只能配這兩個空開,配完后直接邊接到零線接線端子上。

4、箱體內總空開與各分空開之間配線一般走左邊,配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象,導線要用塑料扎帶綁扎,扎帶大小要合適,間距要均勻。

6、導線彎曲應一致,且不得有死彎,防止損壞導線絕緣皮及內部銅芯。


三、第一排空開配線

1、A相線為黃、B相線為綠、C相線為紅 。

2、照明及插座回路一般采用2.5mm2導線,每根導線所串連空開數量不得大于3個??照{(diào)回路一般采用2.5mm2或4.0mm2導線,一根導線配一個空開。

3、由總開關每相所配出的每根導線之間零線不得共用,如由A相配出的第一根黃色導線連接了二個16A的照明開空,那這兩個照明空開一次側零線也是只從這二個空開一次側配出直接連接到零線接線端子。

4、箱體內總空開與各分空開之間配線一般走左邊,配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象,導線要用塑料扎帶綁扎,扎帶大小要合適,間距要均勻。

6、導線彎曲應一致,且不得有死彎,防止損壞導線絕緣皮及內部銅芯。


四、第二排空開配線

1、A相線為黃、B相線為綠、C相線為紅

2、照明及插座回路一般采用2.5mm2導線,每根導線所串連空開數量不得大于3個。空調回路一般采用2.5mm2或4.0mm2導線,一根導線配一個空開。

3、由總開關每相所配出的每根導線之間零線不得共用,如由A相配出的第一根黃色導線連接了二個16A的照明開空,那這兩個照明空開一次側零線也是只從這二個空開一次側配出直接連接到零線接線端子。

4、箱體內總空開與各分空開之間配線一般走左邊,配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象,導線要用塑料扎帶綁扎,扎帶大小要合適,間距要均勻。

6、導線彎曲應一致,且不得有死彎,防止損壞導線絕緣皮及內部銅芯。

總之,配線規整、三項平衡、線路清晰這三大要求是配電線接線必須遵守的規則。箱內部元器件接法與裝配布置合理、進出線預留孔洞數量、大小、形狀及箱的安裝方式等必須符合行業標準、設計圖紙具體參數的要求。
