在電氣自動化行業中，箱式變電站是不同于變電室、變電所的組合式配電裝置。箱式變電站是將不同功能的模塊組合為一體，實現靈活多樣的組合方案。一般是由高壓室、低壓室、變頻室三個不同功能隔室組成，并根據用戶要求設計合理的供電方案。作為集智能化和模塊化于一身的箱式變電站，在性能和結構上有哪些特點呢？

一、組成結構

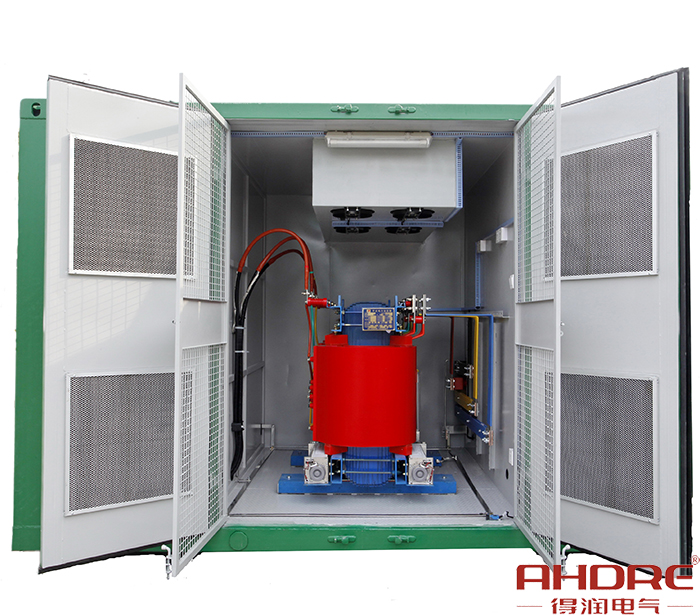

箱式變電站的變壓器室

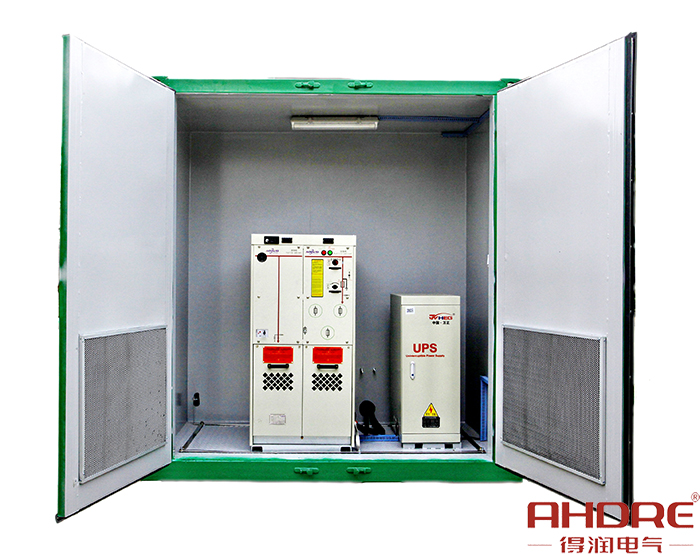

箱式變電站的高壓室

高壓室一般采用10KV高壓環網柜或10KV電容柜或10KV高壓柜等高壓配電設備，具有接受、分配和保護作用。低壓室一般采用0.38KV低壓開關柜的低壓配電設備，可根據用戶要求采用面板或柜裝式結構組成供電方案，有動力配電、無功功率補償、電能計量等功能。變壓器室一般采用干式變壓器進行高低壓的轉換，且具有損耗低、噪音低、緣性能好、機械強度高、防潮性能好等特點。

二、特點

1、占地面積小

由于采用模塊化設計，電氣設備間距可以得到大幅的減小，變電站整體布局緊湊，減小了占地面積。

2、建設周期短

由于模塊化變電站采用設備，均屬于在工廠完成加工安裝，在施工時僅需要完成設備基礎與外部接線，將大量的施工時間轉變?yōu)楣S的設備生產時間，從而大大縮短了建設周期。

3、施工方便，工程量少

由于采用模塊化設計，模塊內部接線等安裝工作在廠家已完成，土建工程僅需要完成設備基礎，無需考慮建筑物，因此施工更加方便，工程量少。

4、靈活多變

模塊化的變電站可根據現場實際情況進行模塊間的靈活組合，完成變電站的建設。

5、安全可靠

模塊化設計多采用變電站全壽命期的免維護設備，因此在安全配電的可靠性更具保障。

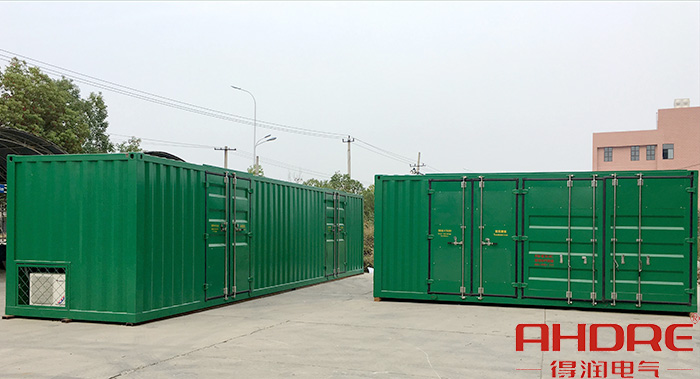

集裝箱式變電站外觀圖

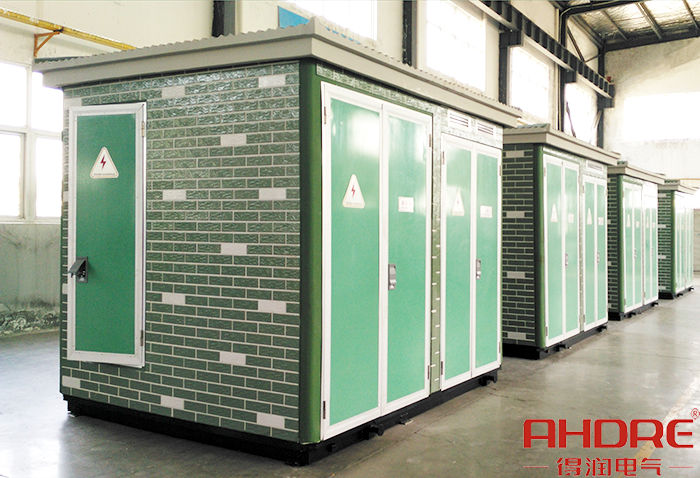

預裝箱式變電站

得潤電氣深耕箱式變電站市場，不僅應用于國內行業市場，還銷往到加納、利比里亞、幾內亞等多個國家，產品深受用戶的認可。箱式變電站一般分為預裝箱式變電站和集裝箱式變電站，常應用于建筑施工的臨時用電、工業園區、居民小區、商業中心等領域。
